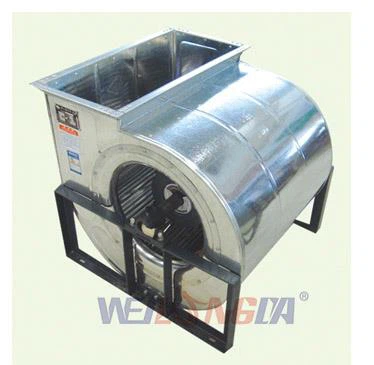

Ventilador centrífugo

1. Características del ventilador

El ventilador centrífugo de la serie YDW es un nuevo ventilador centrífugo de ahorro de energía con alta eficiencia y bajo nivel de ruido. Se compone de impulsor avanzado de múltiples alas, carcasa espiral logarítmica, rotor exterior interno de conexión directa de velocidad ajustable y motor asincrónico de tres fases de bajo ruido, entrada de aire aerodinámico de arco y otros componentes. El ventilador se hace en entrada de aire de doble cara. La estructura es novedosa, la dimensión es pequeña, el volumen de aire es grande y la vibración es pequeña. La tensión del motor puede ser bajada por un regulador de voltaje trifásico. La realización de una regulación de velocidad sin pasos para adaptarse a los cambios frecuentes en el volumen de aire es un producto accesorio ideal para operaciones de aire acondicionado, purificación, congelación y cabina de pintura para automóviles.

2. Estructura del ventilador

El ventilador centrífugo de bajo ruido de la serie YDW se compone principalmente de carcasa, impulsor, entrada de aire y motor.

1). La carcasa está hecha de superficie de placa de acero de alta calidad pulverizada o placa de acero galvanizado sin mordida de soldadura, y la apariencia es generosa. Resistente al calor y a la humedad, duradero.

2). El impulsor es una hoja en forma de arco de múltiples palas delanteras, que está remachada con la placa frontal y la placa central. El material está hecho de placa de acero galvanizado. Con el fin de garantizar la precisión del impulsor, todas las partes del impulsor están estampadas y formadas por moho a la vez. Después de la combinación, se corrige el equilibrio estático y dinámico. Por lo tanto, el impulsor tiene menos vibración durante el funcionamiento y un buen rendimiento aerodinámico.  Mientras tanto, tiene poco ruido y funciona suave.

3). La entrada de aire está hecha de lámina galvanizada y procesada por moho. Se instala a ambos lados del ventilador. Su sección paralela axial es curva, con aire liso y menos pérdida.

4). Motor: Adopta el motivo asincrónico trifásico de bajo ruido del rotor exterior. El impulsor y el motor están conectados por pernos para integrarse, reduciendo así la pérdida de rotación y mejorando la eficiencia general del ventilador. La velocidad del ventilador se puede ajustar por medio de regulador de voltaje trifásico o convertidor de frecuencia, de esta manera, el volumen de aire se puede cambiar por la velocidad de rotación.

5). El ventilador se puede hacer en dos tipos: "izquierda" y "derecha". Desde el extremo de salida del motor, el impulsor gira en el sentido de las agujas del reloj hasta el ventilador diestro, por otro lado, se llama ventilador zurdo. La posición de salida del ventilador se puede convertir en varios ángulos, como 0o, 90o, 180o y 270o.

3. Aplicación

1). Es adecuado para la ventilación interior y ventilación de fábricas, hoteles, auditorios, hospitales y otros edificios, así como diversas formas de aire acondicionado central y unidades de aire acondicionado de marco. Es especialmente adecuado para unidades de aire acondicionado con volumen de aire variable y bajo nivel de ruido.

2). Es adecuado para el uso de apoyo de diversos equipos de purificación.

3). Es adecuado para el emparejamiento de pintura, eliminación de polvo y equipos de eliminación de humo.

4). Es adecuado para todo tipo de sala de pintura de coche, sala de secado y otra ventilación.

4. Atención

1). El medio que transporta el ventilador es un aire y gas no corrosivo, no explosivo y libre de sustancias viscosas. El polvo y las partículas duras contenidas en el medio no son más de 120mg/m3.

2). La carcasa de la máquina debe tener una buena puesta a tierra.

3). El ventilador está estrictamente prohibido de ser utilizado abiertamente. La potencia del motor del ventilador es la potencia interna más el factor de seguridad de la capacidad del motor en casos especiales, que no es la potencia necesaria cuando la salida de aire está completamente abierta. Por lo tanto, con el fin de evitar que el motor se queme por la operación de super-potencia, está estrictamente prohibido funcionar sin resistencia al aire. Debe estar ejecutándose bajo la corriente especificada. De lo contrario, el motor se quemará cuando se sobrecargue la energía.

4). Para garantizar el funcionamiento seguro del ventilador, el dispositivo de protección contra pérdida de fase del motor debe estar equipado durante la instalación.

5). Está estrictamente prohibido tirar del cable del motor al cargar, descargar, transportar o mover el ventilador. Las partes del ventilador no deben ser golpeadas y exprimidas por objetos duros. No los apile en lugares con artículos húmedos y corrosivos.

6). Durante el funcionamiento del ventilador, si se encuentran sonidos anormales o vibraciones graves, la máquina debe apagarse inmediatamente, se debe cortar la fuente de alimentación. La operación solo se puede reanudar después de que se encuentre y elimine el error.

7). Al realizar el pedido, se debe indicar el modelo, la especificación, el flujo de aire, la presión completa, la velocidad, la dirección de la salida de aire y las rotaciones izquierda y derecha del ventilador.
